การประเมินความสามารถในการรับน้ำหนักและปัจจัยด้านความปลอดภัยของระบบถาดเคเบิลแบบราง

สำหรับโครงสร้างพื้นฐานขนาดใหญ่ พลังงาน และโครงการอุตสาหกรรม ความเสถียรของระบบการจัดการสายเคเบิลนั้นไม่สามารถต่อรองได้ ** รางเคเบิ้ลเทรย์ ** ได้รับการคัดเลือกอย่างกว้างขวางจากการออกแบบบรรจุภัณฑ์แบบเต็ม ซึ่งช่วยปกป้องสายเคเบิลที่บอบบางจากฝุ่นและองค์ประกอบภายนอก อย่างไรก็ตาม ความปลอดภัยของโครงการต้องอาศัยการประเมินทางวิศวกรรมอย่างพิถีพิถันเกี่ยวกับขีดจำกัดโครงสร้างของถาด การจัดซื้อแบบ B2B จะต้องปฏิบัติตามมาตรฐาน **การทดสอบโหลดถาดสายเคเบิลแบบราง** และตรวจสอบ **ช่วงสูงสุดสำหรับถาดสายเคเบิลแบบราง** ที่คำนวณได้จากน้ำหนักบรรทุกจริง Jiangsu Youming Group Co., Ltd. ซึ่งเป็นองค์กรเทคโนโลยีขั้นสูงที่เชี่ยวชาญด้านนวัตกรรมในการผลิตถาดสายเคเบิล ให้บริการผลิตภัณฑ์ที่ผ่านการตรวจสอบแล้วทั้งประเภทสแตนเลส อลูมิเนียมอัลลอยด์ และซีรีส์สังกะสี โดยได้รับการสนับสนุนจากศูนย์ทดสอบภายในบริษัทและสายการผลิตอัตโนมัติขั้นสูงของเรา

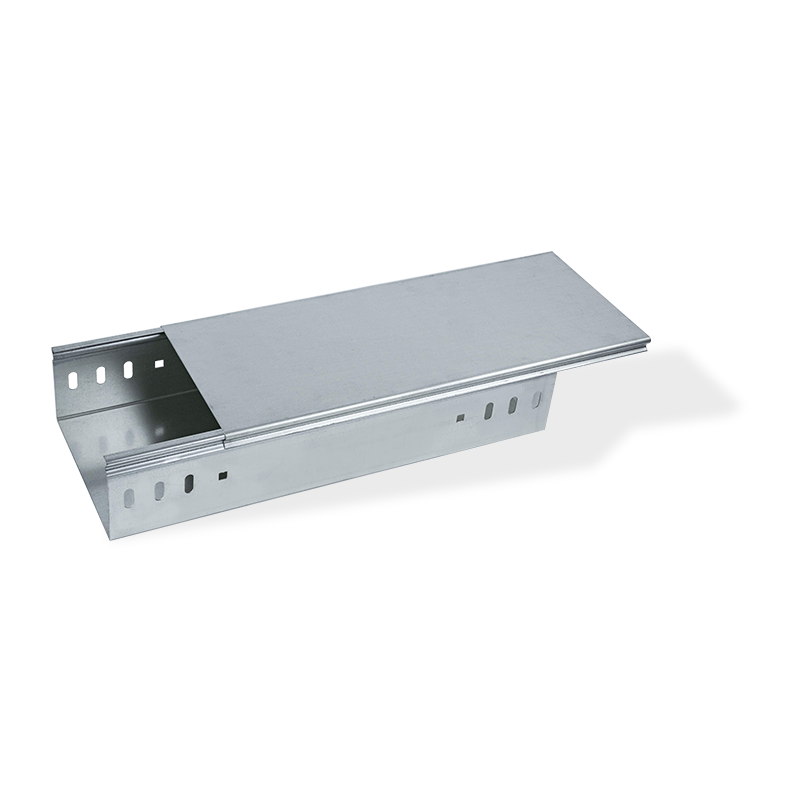

ถาดเดินสายไฟเหล็กกัลวาไนซ์พร้อมฝาปิด

การตีความความสามารถในการรับน้ำหนักและมาตรฐานการทดสอบ

ความปลอดภัยในการจัดการสายเคเบิลเป็นหน้าที่ของขีดจำกัดที่ได้รับการทดสอบและปัจจัยด้านความปลอดภัยที่กำหนดไว้

ความเข้าใจ การทดสอบการรับน้ำหนักของถาดสายเคเบิลแบบราง มาตรฐาน

ความสามารถในการรับน้ำหนักจะต้องได้รับการตรวจสอบโดย **ขั้นตอนการทดสอบโหลดถาดสายเคเบิลแบบราง** ที่มีการควบคุม ซึ่งโดยทั่วไปจะเป็นไปตามข้อกำหนดเฉพาะของอุตสาหกรรม เช่น NEMA VE 1 การทดสอบเหล่านี้กำหนดให้ระบบถาดต้องคำนวณน้ำหนักในช่วงระยะเวลาหนึ่งจนกระทั่งเกิดความล้มเหลว ปริมาณการทำงานที่ปลอดภัยที่เผยแพร่นั้นได้มาจากการหารปริมาณความล้มเหลวสูงสุดด้วยปัจจัยด้านความปลอดภัยที่กำหนด (มักจะ 1.5) เพื่อให้แน่ใจว่าระบบที่ติดตั้งมีบัฟเฟอร์จำนวนมากต่อน้ำหนักที่เพิ่มขึ้นอย่างไม่คาดคิดหรือความเครียดจากสิ่งแวดล้อม ฝ่ายจัดซื้อควรขอสำเนารายงานผลการทดสอบที่ผ่านการรับรองเหล่านี้เสมอ

การทำงานร่วมกันระหว่าง Load กับ ช่วงสูงสุดสำหรับถาดสายเคเบิลแบบราง

ความสัมพันธ์ระหว่างโหลดแบบกระจายสม่ำเสมอ (UDL) ที่ใช้กับ **ช่วงสูงสุดสำหรับถาดสายเคเบิลแบบราง** นั้นเป็นแบบผกผันและขึ้นอยู่กับขนาดหน้าตัดของถาดและความหนา (เกจ) ของโลหะเป็นสำคัญ ถาดที่กว้างขึ้นหรือเกจที่บางกว่าจะต้องใช้ **ช่วงสูงสุดสำหรับถาดสายเคเบิลแบบราง** ที่สั้นกว่าสำหรับการบรรทุกเท่ากัน หรือในทางกลับกัน เกจที่หนักกว่าจะทำให้มีช่วงที่ยาวขึ้น การไม่ปฏิบัติตามแผนภูมิที่ผู้ผลิตระบุโดยอิงจาก **การทดสอบโหลดถาดสายเคเบิลแบบราง** ผลลัพธ์อาจนำไปสู่การเสียรูปถาวรหรือการพังทลายของโครงสร้าง

การเปรียบเทียบ: ความหนาของเกจถาดเทียบกับช่วงสูงสุดและพิกัดโหลด (ข้อมูลตัวอย่าง):

การควบคุมการโก่งตัวและความสมบูรณ์ของระบบ

นอกเหนือจากความล้มเหลวของโครงสร้างแล้ว การควบคุมการเคลื่อนไหวถือเป็นสิ่งสำคัญสำหรับอายุการใช้งานสายเคเบิลและการจัดตำแหน่งระบบ

การจัดการ การโก่งตัวของถาดสายเคเบิลแบบราง ขีดจำกัด

แม้ว่าความสามารถในการรับน้ำหนักจะจัดการกับความล้มเหลวร้ายแรง แต่ **การโก่งตัวของถาดสายเคเบิลแบบราง** จะจำกัดความสมบูรณ์ของฟังก์ชัน การย้อยตามแนวตั้งที่มากเกินไปไม่เพียงแต่ดูไม่เป็นมืออาชีพเท่านั้น แต่ยังทำให้เกิดความเครียดที่มากเกินไปกับตัวสายเคเบิลเอง ซึ่งอาจสร้างความเสียหายให้กับใยแก้วนำแสง หรือทำให้ฉนวนเสื่อมสภาพตลอดอายุการใช้งานหลายทศวรรษ แนวทางปฏิบัติที่ดีที่สุดในอุตสาหกรรมมักจำกัด **การโก่งตัวของถาดสายเคเบิลรางน้ำ** ไว้ที่ความยาวช่วงหารด้วย 240 (L/240) เพื่อให้เกิดการโก่งตัวต่ำนี้ จำเป็นต้องปฏิบัติตามแผนภูมิ **ช่วงสูงสุดสำหรับถาดสายเคเบิลแบบราง** ที่ให้ไว้โดยผู้ผลิตอย่างระมัดระวัง

ผลกระทบของ อัตราส่วนการเติมสายเคเบิลสำหรับการติดตั้งถาดรางน้ำ เมื่อโหลด

วิศวกรจะต้องกำหนดน้ำหนักรวมบนถาดอย่างแม่นยำ โดยคำนึงถึง **อัตราส่วนการเติมสายเคเบิลสำหรับการติดตั้งถาดรางน้ำ** *อัตราส่วนการเติม* (เปอร์เซ็นต์ของพื้นที่หน้าตัดของถาดที่ใช้สายเคเบิล) มีความสำคัญอย่างยิ่งในการพิจารณาประสิทธิภาพการระบายความร้อน แต่ *น้ำหนักสายเคเบิลจริง* จะกำหนดภาระของโครงสร้าง การมองข้ามความต้องการกำลังการผลิตที่อาจเกิดขึ้นในอนาคต หรือการประมาณความหนาแน่นของสายไฟและสายเคเบิลสื่อสารต่างๆ ที่ไม่ถูกต้อง อาจส่งผลให้ **ถาดเคเบิลแบบราง** ต่ำกว่าข้อกำหนดและความล้มเหลวก่อนเวลาอันควร

วัสดุและปัจจัยการผลิต

การเลือกใช้วัสดุและความสม่ำเสมอในการผลิตคือการรับประกันประสิทธิภาพในระยะยาว

ข้อดีทางเทคนิคของ ถาดวางสายไฟรางน้ำสแตนเลส ข้อมูลจำเพาะ

สำหรับสภาพแวดล้อมที่มีความชื้นสูง สารเคมีที่มีฤทธิ์กัดกร่อน (เช่น ยา ปิโตรเคมี) หรืออุณหภูมิสูงเกินไป เหล็กชุบสังกะสีไม่เพียงพอ **ข้อกำหนดเฉพาะของถาดวางสายเคเบิลรางสเตนเลสสตีล** (โดยทั่วไปจะใช้เกรด 304 หรือ 316) ให้ความต้านทานการกัดกร่อนที่เหนือกว่าและเพิ่มความแข็งแรงของผลผลิต แม้ว่าต้นทุนเริ่มต้นจะสูงกว่า แต่อายุการใช้งานที่ยาวนานขึ้นและค่าบำรุงรักษาที่ลดลงทำให้ระบบ **ถาดเคเบิลรางสเตนเลสสตีล** เป็นตัวเลือกระยะยาวที่ประหยัดที่สุดในภาคส่วนที่มีความต้องการสูงเหล่านี้

ความแม่นยำในการผลิตและความน่าเชื่อถือของโครงสร้าง

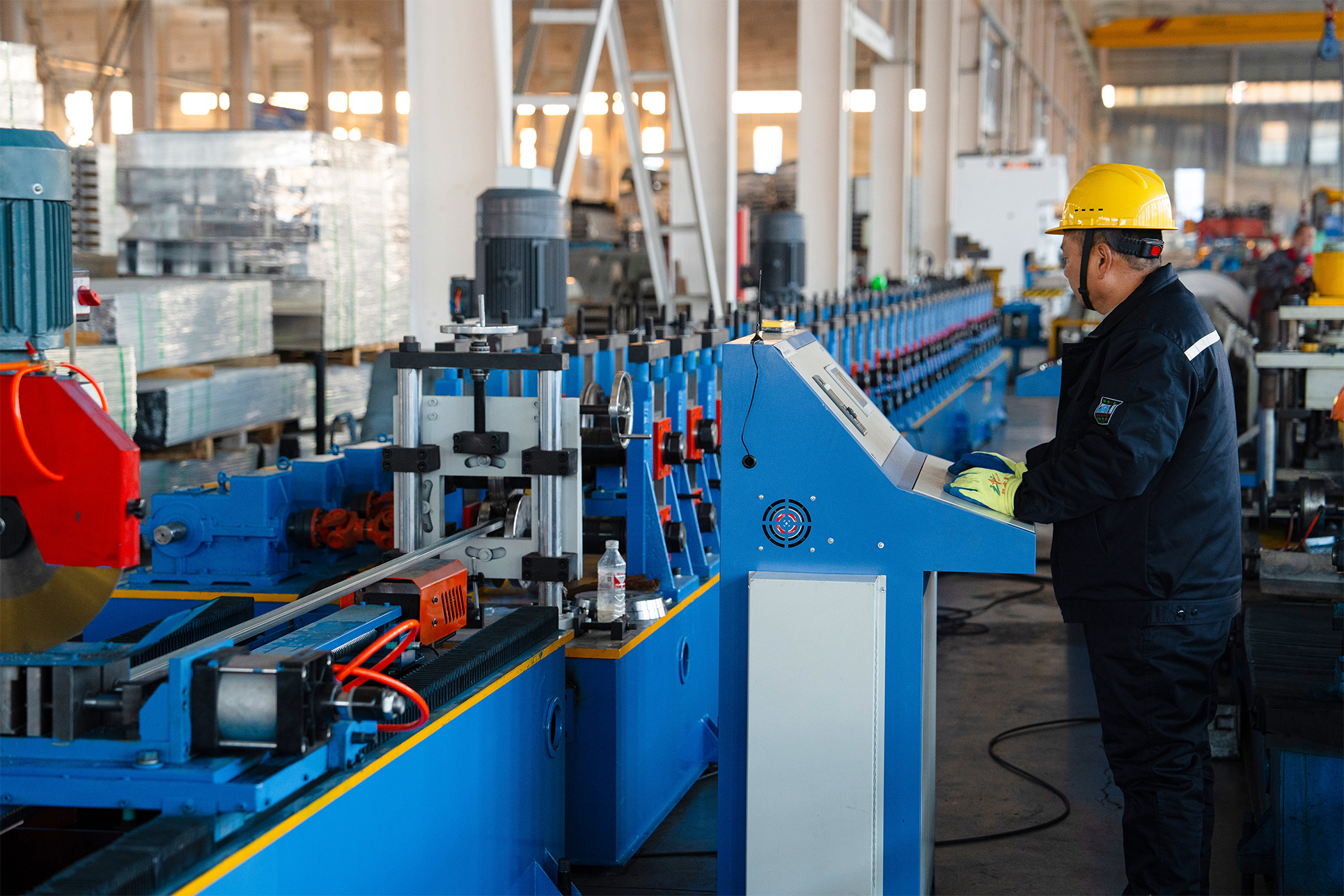

ความถูกต้องแม่นยำของรูปทรงของถาด ทั้งความกว้าง ความลึก และความสมบูรณ์ของหน้าแปลนถือเป็นสิ่งสำคัญ สายการผลิตอัตโนมัติเต็มรูปแบบของ Jiangsu Youming Group รวมถึงการตัดด้วยเลเซอร์และการเจาะ CNC ช่วยให้มั่นใจได้ว่ารูปทรงของถาดมีความสม่ำเสมอในทุกส่วน ความแม่นยำนี้มีความสำคัญเนื่องจากการคำนวณการรับน้ำหนักและ **การทดสอบการรับน้ำหนักของถาดสายเคเบิลแบบราง** ขึ้นอยู่กับคุณสมบัติหน้าตัดที่แน่นอนและได้รับการยืนยันแล้ว ความเบี่ยงเบนใดๆ ในกระบวนการผลิตอาจทำให้ **ช่วงสูงสุดสำหรับถาดสายเคเบิลรางน้ำ** ที่คำนวณได้

บทสรุป

การจัดหาและติดตั้งระบบ **ถาดเคเบิลแบบราง** ต้องการการมุ่งเน้นระดับวิศวกรในเรื่องความสมบูรณ์ของโครงสร้าง ความสำเร็จของโครงการต้องอาศัยการเปรียบเทียบ **ช่วงสูงสุดสำหรับถาดเคเบิลแบบราง** กับโหลดที่คาดการณ์ไว้อย่างขยันขันแข็ง โดยคำนึงถึงข้อจำกัด **การโก่งตัวของถาดเคเบิลแบบราง** ที่เข้มงวด และต้องแน่ใจว่า **อัตราส่วนการเติมสายเคเบิลสำหรับการติดตั้งถาดเคเบิลแบบราง** สะท้อนน้ำหนักรวมได้อย่างถูกต้อง ไม่ว่าจะเลือกวัสดุ **ถาดเคเบิลรางสายเคเบิลสแตนเลส** แบบมาตรฐานหรือแบบพิเศษ การพึ่งพาผลิตภัณฑ์ที่ตรวจสอบโดย **การทดสอบโหลดถาดเคเบิลแบบราง** ที่เข้มงวดถือเป็นสิ่งสำคัญ Jiangsu Youming Group Co., Ltd. ซึ่งมีกระบวนการผลิตและศูนย์ทดสอบที่ได้รับการรับรอง เป็นพันธมิตรคุณภาพสูงในการจัดหาโซลูชันถาดเคเบิลที่เชื่อถือได้ให้กับโครงการที่มีความต้องการมากที่สุดในโลก

คำถามที่พบบ่อย (FAQ)

• ปัจจัยด้านความปลอดภัยโดยทั่วไปที่ใช้ใน **การทดสอบโหลดถาดสายเคเบิลแบบราง** คืออะไร โดยทั่วไปมาตรฐานอุตสาหกรรมจะกำหนดปัจจัยด้านความปลอดภัยขั้นต่ำไว้ที่ 1.5 ซึ่งหมายความว่าโหลดความล้มเหลวสูงสุดของ **ถาดเคเบิลแบบราง** จะต้องมากกว่าโหลดการทำงานที่ปลอดภัยที่เผยแพร่ไว้อย่างน้อย 1.5 เท่า
• **อัตราส่วนการเติมสายเคเบิลสำหรับการติดตั้งถาดรางน้ำ** ส่งผลต่อประสิทธิภาพการทำความเย็นของถาดอย่างไร แม้ว่าอัตราส่วนการเติมจะไม่ส่งผลโดยตรงต่อความจุ **การทดสอบโหลดถาดสายเคเบิลแบบราง** ของโครงสร้างของถาด แต่อัตราส่วนการเติมที่สูง (เช่น สูงกว่า 40%) จะจำกัดการไหลเวียนของอากาศ ซึ่งนำไปสู่การสะสมความร้อนและความจำเป็นในการลดความครอบคลุมของสายไฟที่มีอยู่
• ประโยชน์ทางเทคนิคหลักของการใช้ **ถาดเคเบิลรางสเตนเลสสตีล** บนเหล็กชุบสังกะสีแบบจุ่มร้อนคืออะไร ประโยชน์หลักคือมีความต้านทานการกัดกร่อนในระยะยาวที่เหนือกว่าอย่างมาก การเคลือบสังกะสีแบบจุ่มร้อนจะเสื่อมสภาพเมื่อเวลาผ่านไป โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่เป็นกรดหรือชายฝั่ง ในขณะที่ชั้นพาสซีฟออกไซด์บน **ถาดเคเบิลรางสเตนเลสสตีล** ให้การปกป้องอย่างต่อเนื่องและเหนือกว่า
• **ระยะสูงสุดสำหรับถาดสายเคเบิลรางน้ำ** สามารถเพิ่มขึ้นได้โดยการเสริมด้านล่างหรือไม่ ใช่. ผู้ผลิตมักจะสามารถเพิ่ม **ช่วงสูงสุดสำหรับถาดสายเคเบิลแบบราง** ได้โดยการใช้ตัวทำให้แข็งตามยาวหรือหน้าแปลนสำหรับงานหนัก ช่วยเพิ่มโมเมนต์ความเฉื่อยหน้าตัด ซึ่งเป็นคุณสมบัติทางโครงสร้างหลักในการควบคุมช่วงและ **การโก่งตัวของถาดสายเคเบิลแบบราง**
• ผู้จัดการโครงการจะตรวจสอบการเรียกร้อง **การโก่งตัวของถาดสายเคเบิลรางน้ำ** ได้อย่างไร ผู้จัดการโครงการควรขอตารางโหลดของผู้ผลิต ซึ่งโดยทั่วไปจะแสดงรายการการโก่งตัวที่คำนวณได้ที่จุดกึ่งกลางของช่วงสำหรับโหลดที่ระบุ การโก่งตัวนี้ควรได้รับการยืนยันโดยเทียบกับขีดจำกัดที่ระบุของโครงการ (เช่น L/240)
