บันไดเคเบิลอะลูมิเนียมพร้อมระบบเปิดสำหรับจัดการสายเคเบิล

ถาม
แนะนำผลิตภัณฑ์

ชั้นวางสายเคเบิลโปรไฟล์อะลูมิเนียมได้รับการออกแบบมาสำหรับระบบการจัดการสายเคเบิลแบบเปิดในศูนย์ข้อมูล พวกเขาได้รับการยอมรับอย่างกว้างขวางในตลาดในเรื่องของน้ำหนักเบา ความแข็งแรงสูง และการบำรุงรักษาง่าย การใช้อะลูมิเนียมอัลลอยด์คุณภาพสูงเป็นวัสดุหลักทำให้มั่นใจได้ว่าชั้นวางสายเคเบิลมีความสามารถในการรับน้ำหนักและต้านทานการกัดกร่อน ในขณะเดียวกันก็ลดน้ำหนักโดยรวมเพื่อให้จัดการและติดตั้งได้ง่าย พื้นผิวของมันถูกชุบสังกะสีด้วยไฟฟ้าหรือชุบสังกะสีแบบจุ่มร้อน โดยมีความหนาของการเคลือบ ≥12um และ >60um ตามลำดับ ให้ความต้านทานสนิมและการกัดกร่อน การบำบัดนี้ไม่เพียงแต่ช่วยยืดอายุการใช้งานของชั้นวางสายเคเบิลเท่านั้น แต่ยังช่วยเพิ่มความสามารถในการต้านทานการกัดเซาะของสิ่งแวดล้อม ทำให้มั่นใจได้ถึงการทำงานในระยะยาวและมีเสถียรภาพ การออกแบบชั้นวางสายเคเบิลแบบเปิดทำให้การวางและการบำรุงรักษาสายเคเบิลสะดวกยิ่งขึ้น ผู้ใช้สามารถเดินสายเคเบิลผ่านขั้นบันไดของชั้นวางสายเคเบิลได้อย่างง่ายดายเพื่อให้ได้รูปแบบการเดินสายที่ยืดหยุ่น ในขณะเดียวกัน โครงสร้างแบบเปิดยังปรับการไหลเวียนของอากาศให้เหมาะสมและปรับปรุงประสิทธิภาพการกระจายความร้อนของศูนย์ข้อมูล

ระบบเปิด · การจัดการสายเคเบิล

บันไดเคเบิลอะลูมิเนียมพร้อมระบบเปิดสำหรับจัดการสายเคเบิล

โครงสร้างรองรับแบบแยกส่วนสำหรับสายไฟ ควบคุม และสายเคเบิลโทรคมนาคม ออกแบบมาเพื่อความแข็งแรงเชิงกลสูงและทนต่อการกัดกร่อนในสภาพแวดล้อมภายในและภายนอก

ภาพรวมผลิตภัณฑ์

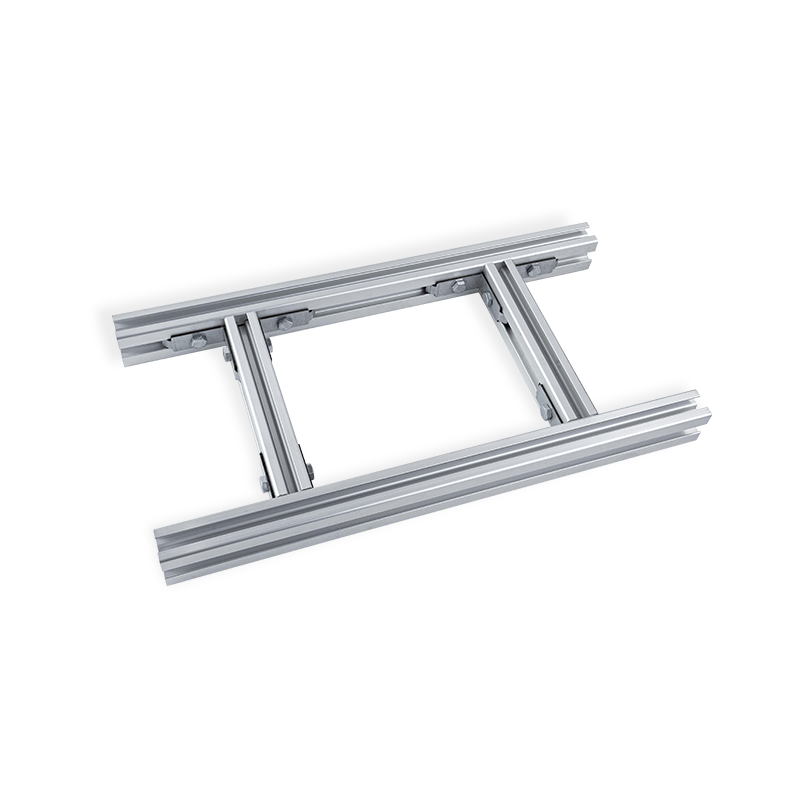

บันไดเคเบิลอะลูมิเนียมพร้อมระบบเปิดประกอบด้วยราวกั้นข้างตามยาวสองรางที่เชื่อมต่อกันด้วยขั้นบันไดในช่วงเวลาที่กำหนด ทำให้เกิดเป็นโครงสร้างแบบบันได ผลิตจากอะลูมิเนียมอัลลอยด์อัดรีด 6063-T5 หรือ 6061-T6 ระบบนี้ให้ทางเดินรองรับสายเคเบิลที่มีน้ำหนักเบาแต่แข็งแกร่ง การออกแบบแบบเปิดช่วยให้ระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ ป้องกันการสะสมความร้อน และลดความยุ่งยากในการเพิ่มหรือเปลี่ยนสายเคเบิลโดยไม่ต้องถอดสายไฟที่มีอยู่ การรักษาพื้นผิวประกอบด้วยการขัดสีแบบโรงสี การชุบอะโนไดซ์ (8-12μm) หรือการเคลือบผงโพลีเอสเตอร์ (สี รAL) ระยะห่างขั้นมาตรฐานคือ 250 มม. หรือ 300 มม. ปรับได้ตามคำขอ ส่วนบันไดเชื่อมต่อกันโดยใช้ตัวต่อหรือข้อต่อ รองรับการวิ่งทางตรง การโค้งงอในแนวนอน การโค้งงอทั้งด้านใน/ด้านนอกในแนวตั้ง และการเปลี่ยนผ่านไรเซอร์ การเก็บรักษาสายเคเบิลสามารถเพิ่มประสิทธิภาพได้ด้วยคลีต ลูกกลิ้ง หรือปิดด้วยตัวแบ่งเพื่อการแยกส่วน

6063-T5 / 6061-T6 เกรดโลหะผสม
250 และ 300 มม ระยะห่างรัง (มาตรฐาน)
สูงถึง 6 ม ความยาวส่วน
IP20 - IP66 การป้องกันระบบ (พร้อมฝาครอบ)

ข้อได้เปรียบหลัก

วeight vs strength ratio

ความหนาแน่นของอะลูมิเนียม 2.7 ก./ซม.³ ให้น้ำหนักน้อยกว่าทางเลือกอื่นที่เป็นเหล็กถึง 60% ในขณะที่ยังคงความสามารถในการรับน้ำหนักได้สูงถึง 200 นิวตัน/เมตรต่อขั้น (ทดสอบกับ IEค 61537)

C

ความต้านทานการกัดกร่อน

ชั้นออกไซด์ตามธรรมชาติหรือการเคลือบอะโนไดซ์ต้านทานความชื้น ละอองเกลือ (ทดสอบแล้ว >480 ชม. ASTM B117) และสารเคมี เหมาะสำหรับสภาพแวดล้อมปิโตรเคมีและทางทะเล

โอ

โอpen accessibility

ระยะห่างขั้นช่วยให้สามารถควบคุมการตกของสายเคเบิลและการตรวจสอบด้วยภาพได้ ไม่ต้องใช้เครื่องมือในการวางสายเคเบิลหรือเปลี่ยนเส้นทางตามเส้นทาง ลดเวลาในการติดตั้งลง 30%

R

การประกอบอย่างรวดเร็ว

แผ่นประกบแบบ snap-in และรูที่เจาะไว้ล่วงหน้าช่วยลดการเชื่อมต่อด้วยสลักเกลียว สอดคล้องตามมาตรฐาน DIN EN 61537 สำหรับระบบบันไดเคเบิล

ลักษณะผลิตภัณฑ์

วัสดุ อลูมิเนียมอัลลอยด์อัดขึ้นรูป 6063-T5 / 6061-T6 (6005A ปรับแต่งได้)
การตกแต่งพื้นผิว ผิวสีมิลล์, อโนไดซ์ (ใส 10μm หรือบรอนซ์), เคลือบสีฝุ่น RAL 9002 / RAL 7040 / RAL 1018
ขนาดราวกั้นข้างเตียง (สูง x กว้าง) 50x30 มม. | 80x40 มม. | 100x45 มม. | 120x50 มม. (อื่นๆ ตามคำขอ)
โปรไฟล์รุ่ง สี่เหลี่ยมคางหมู 20x12 มม. หรือแท่งแบน 25x15 มม. สามารถเลือกรูปแบบกันลื่นได้
ความยาวมาตรฐาน 3000 มม. 4000 มม. 6000 มม
ระยะห่างรุ่ง 250 มม. (งานหนัก), 300 มม. (งานมาตรฐาน), 150 มม. (สำหรับสายเคเบิลขนาดเล็ก)
คลาสโหลด (IEC 61537) คลาส 60 / คลาส 120 / คลาส 180 (โหลดแบบกระจายสูงสุด 1800 N/m)
ช่วงอุณหภูมิ -40°ซ ถึง 120°ซ

สถานการณ์การใช้งาน

โรงไฟฟ้าและสถานีไฟฟ้าย่อย ศูนย์ข้อมูล (การกำหนดเส้นทางสายเคเบิลเหนือศีรษะ) สิ่งอำนวยความสะดวกบำบัดน้ำ โรงกลั่นน้ำมันและก๊าซ อาคารสูงเชิงพาณิชย์ เครือข่ายสัญญาณรถไฟ พลังงานทดแทน (โซลาร์/ฟาร์มลม) สัมภาระที่สนามบินและระบบควบคุม

หมายเหตุทางเทคนิคและวิธีแก้ปัญหา

การลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI)

สำหรับสายสัญญาณที่มีความละเอียดอ่อน ให้ติดตั้งบันไดอะลูมิเนียมพร้อมจัมเปอร์สำหรับเชื่อมต่อแบบต่อเนื่อง ใช้การเชื่อมต่อแบบผูกมัดเพื่อลดความต้านทานของลูปต่ำกว่า 0.1 โอห์มต่อความยาว 10 ม. ซึ่งเป็นไปตามคำสั่ง EMC 2014/30/EU

การจัดการการขยายตัวทางความร้อน

อะลูมิเนียมขยายได้ 23 x 10⁻⁶/K สำหรับการวิ่งเกิน 20 ม. ให้รวมข้อต่อขยายที่มีช่องว่าง 15 มม. ต่อการเปลี่ยนแปลง 10°C พุกคงที่วางทุกๆ 6 เมตร ป้องกันการโก่งงอ

การป้องกันการกัดกร่อนของ Bimetallic

วhen connecting aluminum ladders to galvanized steel supports, use isolating pads or zinc-plated washers with Dacromet coating. Avoid direct copper-aluminum contact in humid conditions.

การปฏิบัติตามข้อกำหนดเกี่ยวกับแผ่นดินไหวและการสั่นสะเทือน

ระบบบันไดที่มีแผ่นประกบแบบสลักเกลียวและคลิปสปริง ทนทานต่อการเร่งความเร็วแผ่นดินไหวโซน 4 (0.4 ก.) สำหรับบริเวณที่มีการสั่นสะเทือนสูง ให้ใช้น็อตล็อคและขายึดป้องกันการสั่นสะเทือน

คำถามที่พบบ่อย

วhat is the difference between cable ladder and cable tray?
บันไดเคเบิลมีขั้นเปิดที่มีระยะห่าง (โดยทั่วไปคือ 250-300 มม.) ให้การระบายอากาศและการรวบรวมเศษน้อยที่สุด เหมาะสำหรับสายเคเบิลที่มีน้ำหนักมาก ถาดเก็บสายไฟมีก้นทึบหรือเจาะรู เหมาะสำหรับสายเคเบิลขนาดเส้นผ่านศูนย์กลางเล็ก บันไดช่วยลดน้ำหนักและช่วยให้ลงจากรถได้ง่ายขึ้น
บันไดเคเบิลอะลูมิเนียมสามารถใช้กลางแจ้งในสภาพแวดล้อมชายฝั่งทะเลได้หรือไม่
ใช่. ระบุการเคลือบอะโนไดซ์ (ขั้นต่ำ 15μm) หรือการเคลือบสีฝุ่นด้วยอีพอกซี-โพลีเอสเตอร์ไฮบริด สำหรับบริเวณที่มีน้ำกระเด็นในทะเลโดยตรง ให้ใช้อะลูมิเนียม 6063 พร้อมการเคลือบแบบปราศจากโครเมต บวกกับการเคลือบโพลีเอสเตอร์สำหรับงานหนักที่ผ่านการทดสอบการพ่นเกลือ 1000 ชม.
จะคำนวณความสามารถในการรับน้ำหนักสำหรับความยาวช่วงที่กำหนดได้อย่างไร?
โปรดดูตารางน้ำหนักบรรทุกใน IEC 61537 ตัวอย่างเช่น รางกั้นข้าง 100x45 มม. พร้อมระยะ 3 ม. และระยะห่างร่อง 250 มม. รองรับโหลดแบบกระจาย 1200 N/m เพิ่มความหนาแน่นของรุ่งหรือลดระยะสำหรับโหลดที่สูงขึ้น ดูแผนภูมิการโก่งตัวของโหลดของผู้ผลิต
มีอุปกรณ์เสริมสำหรับการยึดสายเคเบิลโดยไม่ต้องเจาะหรือไม่?
ใช่. คลิปหนีบอานอเนกประสงค์ ตัวยึดเหล็กสปริง และสายรัดตีนตุ๊กแกติดกับขั้นโดยตรง นอกจากนี้ คลีตสายเคเบิลที่มีฐานแบบ snap จะพอดีกับรูเจาะราวกั้นข้างเตียง (เจาะรูล่วงหน้าทุกๆ 50 มม.)

การสั่งซื้อข้อมูลอ้างอิง

รหัสหมายเลขชิ้นส่วน ACL-[ความสูงของราง]-[ระยะห่างของราง]-[รหัสเสร็จสิ้น]-[ความยาว ซม.]
ตัวอย่าง ACL-100-300-PC7035-400 →ความสูง 100 มม. ระยะห่างขั้น 300 มม. เคลือบผง RAL7035 ความยาว 4000 มม.
อุปกรณ์มาตรฐาน แผ่นประกบ (คู่) โบลท์และน็อตสปริง จัมเปอร์ประสาน ตัวปิดปลายสำหรับรางข้างเตียง
ตัวเลือกการปรับแต่ง ขั้นลาดเอียงสำหรับการระบายน้ำ, ฮาร์ดแวร์สแตนเลส 316, ข้อต่อที่ประกอบไว้ล่วงหน้า, ช่องน็อตยึดเพื่อการติดตั้งที่รวดเร็ว
*ข้อมูลทางเทคนิคทั้งหมดอ้างอิงจากโปรไฟล์อะลูมิเนียมอัดขึ้นรูป ความสามารถในการรับน้ำหนักได้รับการตรวจสอบตามมาตรฐาน IEC 61537:2021 ภาพประกอบและข้อมูลจำเพาะของผลิตภัณฑ์อาจมีการเปลี่ยนแปลงทางวิศวกรรม
